I det krævende miljø inden for bilteknik, hvor vibrationer og præcis samling er konstante overvejelser, er det kritisk at vælge det korrekte fastgørelsesmiddel. Hexagon -hovedet fuld trådbolt med fin tonehøjde, standardiseret i Kina som GB/T 5785 - 2016 For produktkarakterer A og B er en nøglekomponent i applikationer, der kræver høj ydeevne og pålidelige forbindelser. For globale bilproducenter og leverandører er det afgørende at forstå dens tekniske ækvivalens med internationale standarder for at optimere sourcingstrategier og sikre forsyningskæde modstandsdygtighed.

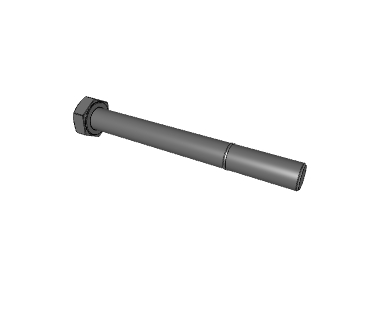

Hvad er en GB/T 5785 bolt?

GB/T 5785 Specificerer hexagonhovedbolte, der er fuldt gevind (tråd løber op til hovedet) og har en metrisk fin tonehøjde. Disse bolte klassificeres under produktkarakterer A og B, der definerer fremstillingstolerancer (klasse A har strammere tolerancer end klasse B, hvilket gør det velegnet til præcisionsapplikationer). Nøglefunktioner inkluderer:

• Standard Hexagon Head: Designet til ligetil stramning og løsning med standardværktøjer.

• Fuld tråd: Tilvejebringer maksimalt trådengagement langs boltens længde, tilbyder fleksibilitet til greblængde og tillader brug med flere komponenter eller justeringer.

• Metrisk fin tonehøjde: Den definerende egenskab. Sammenlignet med standard grove tråde, tilbyder fine tonehøjde tråde:

  • Forbedret vibrationsmodstand: Den mindre Helix-vinkel giver overlegne selvlåsende egenskaber, afgørende for at opretholde fælles integritet under dynamiske belastninger i køretøjer.

  • Finere justering og forudindlæst kontrol: Gør det muligt for mere præcis momentpåføring og kontrol af klemkraft, der er essentiel for følsomme eller kritiske bilindsamlinger.

• Produktkarakter A og B: Definer den dimensionelle nøjagtighed og formafvigelser, hvilket muliggør udvælgelse baseret på det krævede præcisionsniveau for en bestemt bilapplikation.

Disse funktioner gør GB/T 5785 -bolte ideelle til bilforsamlinger, hvor vibrationer er udbredt, rummet kan være begrænset og kontrolleret, pålidelig fastgørelse kræves.

Global teknisk ækvivalens: GB/T 5785's tilpasning til ISO, DIN, EN og JIS

En betydelig fordel ved GB/T 5785 for bilindustrien er dens høje grad af teknisk tilpasning til flere større internationale standarder. Baseret på de medfølgende tværreferencedata:

• ISO 8765: 2022 (International): GB/T 5785 - 2016 overvejes Tilsvarende til ISO 8765: 2022. En "tilsvarende" betegnelse betyder, at bolte, der er fremstillet til enten standard, er designet til at være udskiftelige i form, pasform og funktion, opfylder lignende dimensionelle og nøglemekaniske egenskabskrav til en given styrkeklasse (f.eks. 8.8, 10.9, 12.9).

• EN ISO 8765: 2022 (europæisk): GB/T 5785 er også opført som Tilsvarende til EN ISO 8765: 2022. Denne europæiske standard er harmoniseret med ISO -versionen og styrker den globale udskiftelighed.

• DIN EN ISO 8765: 2022 (tysk/europæisk): GB/T 5785 overvejes Tilsvarende til Din En ISO 8765: 2022. DIN EN ISO -standarder er europæiske standarder harmoniseret med ISO, hvilket yderligere bekræfter bred teknisk kompatibilitet. 2022 -versionen på tværs af ISO og en angiver en nylig justering.

• JIS B 1181-2014 (japansk): GB/T 5785 er opført som en Reference til Jis B 1181-2014. En "reference" -status antyder lighed, men ikke garanteret direkte udskiftelighed uden omhyggelig verifikation af specifikke dimensioner, tolerancer, materialekvaliteter eller testmetoder, som variationer kan eksistere.

• ANSI/ASME (USA): ANSI/ASME -standarder er ikke opført som enten ækvivalent eller reference. Dette er typisk, da amerikanske standarder ofte definerer inch -serie -fastgørelsesmidler, eller endda for metriske fastgørelsesmidler, specifikke tekniske forskelle i dimensioner, trådprofiler eller materialeklassificeringssystemer (SAE/ASTM vs. ISO/EN/GB egenskabsklasser) kan udelukke direkte udskiftelighed uden specifik ingeniørgodkendelse.

Hvorfor denne tekniske ækvivalens er afgørende for bilindustri og udskiftelighed:

For bilindustrien, hvor effektivitet, sikkerhed og globale forsyningskæder er vigtigst, giver den dokumenterede tekniske ækvivalens af GB/T 5785 til større internationale standarder betydelige strategiske fordele:

1. Pålidelig substitution: Den "ækvivalente" status bekræfter, at GB/T 5785 -bolte, især i produktkvaliteter A og B, teknisk kan erstatte bolte, der er foretaget til ISO 8765, EN ISO 8765 og DIN EN ISO 8765 i adskillige bilapplikationer. Dette skyldes, at deres kritiske tekniske funktioner - især den metriske fine tonehøjde, fuld tråddesign, dimensionelle tolerancer og sandsynligvis tilsvarende mekaniske egenskaber for matchede styrkeklasser - er harmoniseret på tværs af disse standarder.

2. Forbedret sourcing -fleksibilitet: Bilproducenter og deres niveau leverandører kan med sikkerhed købe disse kritiske fine tonehøjdebolte fra en bredere global pulje af producenter, der overholder nogen af disse ækvivalente standarder. Dette bidrager direkte til øget forsyningskæde modstandsdygtighed og reducerer afhængigheden af enkeltområder eller leverandører.

3. Optimerede omkostninger og tilgængelighed: Adgang til en bredere forsyningsbase, især fra fremstillingsregioner med høj kapacitet som Kina (hvor GB/T er den nationale standard), kan føre til mere konkurrencedygtige priser og forbedret materialetilgængelighed og ledetider.

4. Konsekvent ydelse: Brug af bolte, der er fremstillet til ækvivalente standarder, sikrer en ensartet form, pasform og funktion i bilindustrien, vedligeholdelse af den krævede vibrationsmodstand og forudindlæsningsnøjagtighed, der er kritisk for køretøjets ydeevne og sikkerhed.

Specifikke bilapplikationer til GB/T 5785 bolte:

GB/T 5785 Hexagon Head Fuld tråd Fine Pitch Bolts (Grad A & B) er vigtige i Automotive -applikationer, herunder:

• Motorkomponenter: Sikring af dele, hvor vibrationer er intens og præcis forbelastning er nødvendig (f.eks. Visse mangfoldige vedhæftede filer, sensormonteringer).

• Transmissionssamlinger: Fastgørelseskomponenter, hvor vibrationsmodstand og nøjagtig justering er påkrævet.

• Styringsmekanismer: Forbindelser, hvor pålidelige, vibrationssikre fastgørelse er kritisk for sikkerhed og præcis kontrol.

• Bremsesystemer: Fastgørelse af visse komponenter, hvor kontrolleret drejningsmoment og modstand mod løsning er afgørende.

• Følsomme elektroniske monteringer: Sikring af elektroniske kontrolenheder (ECU'er) eller sensorer, hvor præcis, ensartet klemkraft er nødvendig for at forhindre skader eller funktionelle problemer.

• Enhver applikation, der kræver præcis forbelastning: Den fine tonehøjde giver mulighed for finere justering af stramningsmoment.

• Anvendelser med begrænset greblængde: Fuld tråddesign sikrer engagement, selv med tynde materialer.

Overvejelser til udskiftning af bilfolk:

Mens ækvivalensen er stærk, er informeret beslutningstagning nøglen, når man overvejer at udskifte en bolt fra en anden standard med en GB/T 5785-bolt i en bilprogram:

• Match mekaniske egenskaber: Sørg altid for, at ejendomsklassen (f.eks. 8.8, 10.9, 12.9) af GB/T 5785 -bolten matcher den krævede trækstyrke og udbyttestyrke til applikationen, korrelerer med den internationale standard, den erstatter.

• Bekræft specifikke dimensioner: Dobbeltkontrol kritiske dimensioner, især til produktklasse A-applikationer, der kræver højere præcision, mod tekniske tegninger eller den originale standard for at sikre korrekt pasform og funktion.

• Overvej overfladefinish: Sørg for, at overfladefinish (f.eks. Zinkplader, dacromet, sort oxid) giver tilstrækkelig korrosionsbestandighed og er kompatibel med bilmiljøet.

• Konsulter teknik: Til sikkerhedskritiske anvendelser eller substitutioner, der involverer "reference" -standarder (som JIS B 1181, hvor der kan eksistere forskelle) eller standarder uden for kerneækvivalensen (som ANSI/ASME), skal du altid konsultere med kvalificerede bilingeniører og udføre nødvendige test og validering.
