Indblik i bilfastgøring: Forståelse

I bildesign og fremstilling er det vigtigt at vælge fastgørelsesmidler, der er i stand til at modstå krævende forhold. Hexagon -flangebolte, især dem, der er specificeret til højere præcision (produktgrad B), er afgørende for pålidelige forbindelser i kritiske køretøjsstrukturer. Kinas nationale standard GB 5787 - 1986 Definerer en sådan fastgørelsesorgan: Hexagon Flange Bolt - Produktgrad B. For fagfolk i bilindustrien er det vigtigt at forstå dets tekniske forhold til internationale standarder som ISO og DIN for selvsikker indkøb og potentiel substitution.

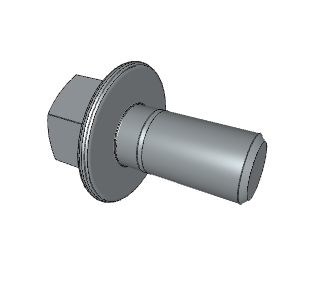

Hvad er en GB 5787 bolt?

GB 5787 - 1986 Specificerer hexagon -flangebolte, der er fremstillet til et højere niveau af dimensionel præcision (produktgrad B). Nøgleegenskaber, der gør denne type bolt værdifuld i bilindustrien, inkluderer:

• Integreret flange: Denne brede, cirkulære eller hexagonale base fungerer som en indbygget skive, der fordeler klambelastningen over en større lejeroverflade. Dette reducerer stress på det fastgjorte materiale, især vigtigt, når man slutter sig til komponenter fremstillet af blødere materialer eller dem med store huller.

• Hexagon Head: Tillader sikker griping og stramning med standardværktøjer.

• Produktkvalitet B: Angiver strammere tolerancer for dimensioner sammenlignet med klasse C. Denne præcision er ofte påkrævet for mere kritiske strukturelle forbindelser, hvor nøjagtig pasform er nødvendig.

• Sandsynligvis metrisk størrelse: Som en kinesisk national standard produceres GB 5787 bolte typisk med metriske dimensioner.

Disse funktioner placerer GB 5787 bolte som en pålidelig mulighed for robust og nøjagtig fastgørelse i bilforsamlinger.

Forståelse af internationale standarder: GB 5787 vs. ISO og DIN

Navigering af internationale standarder er nøglen til global bilindustri. Baseret på tværstandardanalyse er forholdet for GB 5787 - 1986 som følger:

• ISO 4162: 2012 (International): GB 5787 - 1986 overvejes Tilsvarende til ISO 4162: 2012. Dette er et kritisk teknisk link. En "tilsvarende" betegnelse betyder, at bolte, der er fremstillet til disse to standarder, deler den samme grundlæggende form, pasform og funktion. Deres kernedimensionelle egenskaber, mekaniske egenskaber (forudsat at den samme egenskabsklasse som 8,8, 10,9 osv., Anvendes, hvilket er almindelig praksis), og tilsigtede applikationer er på linje, hvilket gør dem teknisk udskiftelige i de fleste scenarier.

• DIN 6921: 2013 (tysk): GB 5787 - 1986 er opført som en Reference til DIN 6921: 2013. En "reference" -status indebærer et forhold eller lighed, men indikerer typisk, at specifikke dimensioner, materialekrav, testmetoder eller andre tekniske nuancer kan variere. Mens DIN 6921 også er en bredt anvendt standard for hexagon -flangebolte, især i europæisk bil, bør direkte udskiftelighed med GB 5787 eller ISO 4162 ikke antages uden omhyggelig verifikation af de specifikke tekniske specifikationer, der kræves til applikationen.

Baseret på de medfølgende data er forhold til andre større internationale standarder som ANSI, ASME, AS, BS, EN og JIS for denne specifikke GB 5787 -standard ikke angivet som direkte ækvivalenter eller referencer i denne sammenhæng.

Hvorfor ækvivalens betyder noget for bilindustri og udskiftning:

For bilindustrien er det afgørende at optimere forsyningskæden og sikre, at deltilgængeligheden er afgørende. Tilsvarende GB 5787 til ISO 4162 giver betydelige fordele:

1. Forbedret sourcing -fleksibilitet: Automotive producenter og deres leverandører kan med sikkerhed købe hexagon -flangebolte fra producenterne, der overholder enten GB 5787 eller ISO 4162. Dette udvider puljen af potentielle leverandører globalt, især fra større fremstillingsregioner som Kina, hvor GB -standarder er udbredte.

2. Forbedret forsyningskæde modstandsdygtighed: At have adgang til leverandører, der producerer til tilsvarende standarder, øger evnen til at afbøde risici forbundet med regionale forsyningsforstyrrelser eller kapacitetsbegrænsninger.

3. Potentiale for omkostninger og optimering af ledelsestid: Bredere leverandørindstillinger kan føre til mere konkurrencedygtige priser og potentielt kortere ledetider.

4. Teknisk begrundelse for udskiftning: Den "ækvivalente" status giver det tekniske grundlag for at bruge en GB 5787 -bolt som en direkte erstatning for en ISO 4162 -bolt (og vice versa) i de fleste bilapplikationer, forudsat at den materielle egenskabsklasse (f.eks. 8.8, 10.9) og overfladefinish opfylder også applikationens krav. Dette forenkler teknikvalidering til substitutioner.

5. Navigering af DIN -applikationer: Mens GB 5787 kun er en "reference" til DIN 6921, hjælper det at forstå dette forhold til indkøb af fagfolk med at identificere potentielt lignende produkter og beder den nødvendige tekniske due diligence til at verificere, om en GB 5787 bolt kan tilpasses eller bruges som et alternativ i en applikation, der oprindeligt var specificeret til DIN 6921.

Specifikke bilapplikationer:

Hexagon -flangebolte (produktgrad B), inklusive dem, der er i overensstemmelse med GB 5787 og dens tilsvarende ISO 4162, er vigtige i bilindsamlinger, der kræver robuste og præcise forbindelser, såsom:

• Chassis og rammeforbindelser: Sikring af strukturelle elementer, hvor belastningsfordeling og præcis pasform er vigtige.

• Suspension monteringspunkter: Vedhæftning af komponenter som kontrolarme, links eller parenteser til køretøjets krop eller underramme, hvilket ofte kræver præcision i klasse B.

• Montering af drivkraft: Sikring af motor eller transmission monteres, hvor vibrationer og belastningsfordeling er kritisk.

• Akselmonteringer: Fastgørelseskomponenter på akslen eller differentialet.

• Styringskomponenter: Forbindelser, der kræver sikker klemme og til tider præcis justering.

Udskiftningsovervejelser:

Mens ækvivalensen mellem GB 5787 og ISO 4162 er stærk, og de ofte kan bruges ombytteligt i bilapplikationer, kræver ansvarlig udskiftning bekræftelse af:

• Materiel ejendomsklasse: Sørg for, at boltens styrke -kvalitet (f.eks. 8.8, 10.9, 12.9) opfylder eller overstiger den originale specifikation.

• Overfladefinish: Bekræft, at korrosionsbestandighedsegenskaber er egnede til applikationsmiljøet.

• Specifikke applikationskrav: For sikkerhedskritiske komponenter skal du altid følge køretøjets producentens eksplicitte vejledning om udskiftningsdele og procedurer.

• Verifikation for referencestandarder: For applikationer, der oprindeligt var designet til standarder, hvor GB 5787 kun er en "reference" (som DIN 6921), er grundig teknisk gennemgang og test nødvendig for at bekræfte egnetheden.
