I det komplicerede design og fremstilling af moderne køretøjer, mens opmærksomheden ofte fokuserer på hovedkomponenter, er pålideligheden og ydelsen af utallige mindre dele lige så kritiske. Præcisionsfastgørelsesmidler, ofte uset, er linjepinden for sikkerhed, holdbarhed og effektiv samling.

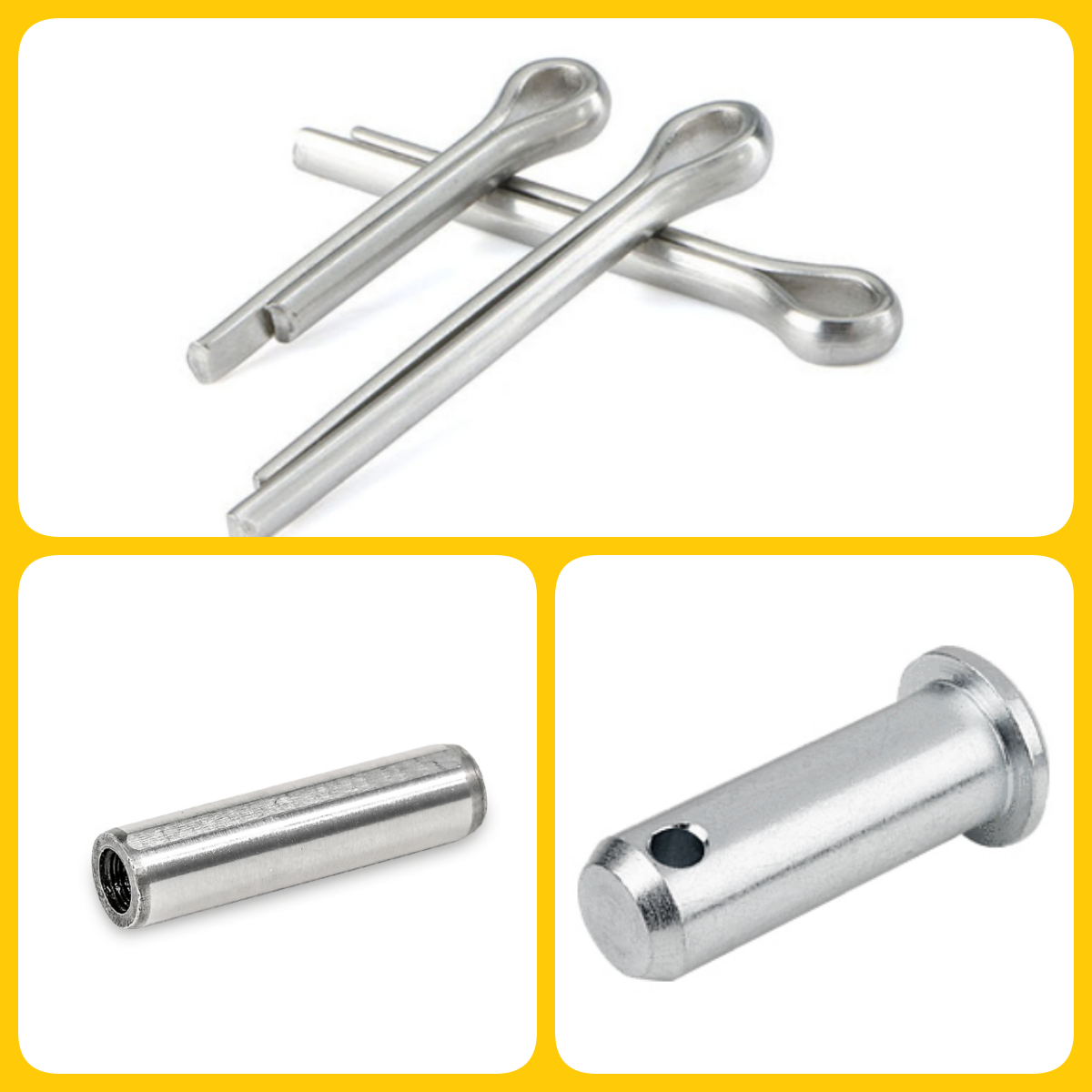

Hos Zhejiang Zhongrui Auto Parts er vi specialiserede i at levere standardiserede fastgørelsesløsninger af høj kvalitet, som den globale bilindustri er afhængig af. I dag udforsker vi tre grundlæggende typer stifter - parallelle stifter med intern tråd, Clevis -stifter med hoved og split -stifter - der fremhæver deres specifikke roller, vigtige fordele og vigtigheden af internationale standarder som GB/T, DIN, ISO og JIS for sømløs bilintegration.

At forstå disse vitale komponenter er nøglen til bilingeniører, designere, indkøbsspecialister og fremstilling af fagfolk, der stræber efter ekspertise.

1. parallelle stifter med intern tråd: Præcisionsindretning med let vedligeholdelse

Præcision er vigtig i mange bilundersamlinger, især hvor komponenter skal være nøjagtigt placeret i forhold til hinanden. Parallelle stifter med intern tråd er konstrueret specifikt til dette formål, hvilket giver præcis justering og en sikker interferenspasning.

Hvad de er: Disse faste cylindriske stifter har en meget kontrolleret diameter for en tæt pasform i præcisionsborede huller. En nøglefunktion er den interne tråd i den ene ende, designet til at acceptere en trækkerskrue.

Hvorfor de betyder noget i bilindustrien:

Præcis positionering: Kritisk for funktionaliteten af parringsdele. I transmissioner er for eksempel præcis justering af gear og aksler essentiel for glat kraftoverførsel og forebyggelse af for tidligt slid.
Sikker interferens Fit: Tilvejebringer en stærk fælles, der er i stand til at modstå vibrations- og forskydningskræfter, der er forbundet med køretøjets drift.
Strømlinet vedligeholdelse: Den interne tråd er en betydelig fordel. Når komponenter har brug for adskillelse til vedligeholdelse eller reparation, kan en trækkerskrue indsættes i tråden, så stiften kan udvindes uden at skade det omgivende materiale eller selve pin'en. Dette reducerer nedetid og forenkler komplekse samling/adskillelsesprocesser i fremstilling og servicemiljøer.

Nøglefordele til bilapplikationer:

Garanteret præcision: Fremstillet til stramme tolerancer (f.eks. I henhold til DIN 7979 eller ISO 8735), hvilket sikrer pålidelig og gentagelig justering.
Fremme af adskillelse: Intern tråd forenkler drastisk ekstraktion sammenlignet med faste stifter, hvilket minimerer potentiel skade.
Holdbar ydeevne: Typisk lavet af hærdet stål, der tilbyder høj forskydningsstyrke og modstand mod slid.
Alsidige materialer: Velegnet til sammenføjning af komponenter fremstillet af almindelige bilmaterialer som stål, aluminiumslegeringer og visse kompositter.

Ideelle bilapplikationer:

Transmissionssamlinger: lokalisering af aksler, lejer og boligkomponenter.
Motorblokjustering: placering af cylinderhoveder eller manifolds.
Fremstillingsarmaturer: Sikring af nøjagtig opsætning til svejse- eller bearbejdningsprocesser.
Die & Mold -justering: Opretholdelse af præcision i stempling eller injektionsstøbningsudstyr.

Standardisering og udskiftelighed: Disse stifter er defineret efter forskellige standarder: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Den ækvivalens, der er bemærket i standarder som GB/T 120.2 og ISO 8735, er afgørende. Mens dimensionelle detaljer og materialer kan variere lidt på tværs af alle anførte standarder, er kernekonceptet for en præcision parallelstift med en intern tråd til ekstraktion konsistent. At forstå disse standarder hjælper bilproducenter med at kildeækvivalent, høj kvalitet stifter fra forskellige globale leverandører, hvilket sikrer pålidelig ydelse uanset den specifikke fremstillingsoprindelse (forudsat at materialeklassen og toleranceklassen opfylder applikationskravet).

2. Clevis -stifter med hoved: Aktivering af drejning og sammenkobling i bilsystemer

Mange bilsystemer er afhængige af komponenter, der drejer eller artikulerer, fra styreforbindelser til pedalsamlinger. Clevis -stifter med hovedet er grundlæggende fastgørelsesmidler til at skabe disse afgørende hængselpunkter.

Hvad de er: Clevis-stifter er ikke-threaded cylindriske stifter med et hoved i den ene ende og den ene eller flere huller på den anden, designet til at blive indsat gennem en Clevis (en U-formet montering med huller i enderne) og sikret, typisk med en split pin eller cotter pin. Hovedet giver en lejeflade og forhindrer, at stiften passerer helt gennem samlingen.

Hvorfor de betyder noget i bilindustrien:

Pålidelige drejepunkter: De skaber en sikker, lavfriktionsakse til rotationsbevægelse mellem komponenter.
Tilpasning af vinkelforstærkning: Designet tillader iboende en vis grad af vinkelbevægelse, der er essentiel i forbindelser, der bevæger sig gennem buer eller oplever let forkert justering under drift.
Belastningsleje: Primært designet til at håndtere forskydningskræfter (kræfter vinkelret på stiftens akse).
Enkel samling/adskillelse: Den headede design og sikringsmetode (split pin) letter relativt hurtig installation og fjernelse til vedligeholdelse eller justering.

Nøglefordele til bilapplikationer:

Robust kobling: Tilvejebringer en stærk forbindelse til drejekomponenter i systemer, der oplever dynamiske belastninger.
Valgmuligheder for korrosionsbeskyttelse: Tilgængelig i materialer som rustfrit stål eller med finish som zinkplader eller dacromet, afgørende for at modstå miljøforringelse (fugt, salt, kemikalier), udvide levetiden og sikre pålidelighed.
Standardiseret design: defineret ved standarder som DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, hvilket sikrer dimensionel konsistens og kompatibilitet med standard Clevis -fittings.
Let vedligeholdelse: Det overskute design og almindelige sikringsmetoder muliggør ligetil inspektion, smøring eller udskiftning.

Ideelle bilapplikationer:

Styresystemer: Bind stang slutter, styrearme.
Bremsesystemer: Pedalforbindelser, visse caliper -drejepunkter (verificer belastningsvurderinger).
Suspensionsforbindelser: Tilslutning af forskellige arme og stænger (verificer belastningsvurderinger).
Aktiveringsmekanismer: Dørlås, hætte/bagagerumsudgivelser, gashåndteringsforbindelser.
Pedalbokse: Bremse, kobling og acceleratorpedal drejer.
Sædemekanismer: Justeringer og hængsler.

Standardisering og udskiftelighed: Clevis-stifter er defineret på tværs af adskillige standarder, herunder GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2m. Mens ISO 2341 ofte betragtes som et direkte internationalt modstykke til DIN 1444 og GB/T 882 (form B), findes variationer i materialeklasser (f.eks. SAE vs. ISO -ejendomsklasser), tolerancer (produktkvaliteter A/B) og specifikke dimensioner på tværs af standarder. Imidlertid giver forståelse af disse standarder bilproducenter mulighed for at vælge stifter, der opfylder de nødvendige forskydningsstyrke og dimensionelle krav, hvilket letter sourcing fleksibilitet fra globale leverandører, samtidig med at de sikrer ydeevne i koblingsapplikationer.

3. split stifter (Cotter Pins): Enkel, pålidelig låsning mod løsning

Ofte brugt i forbindelse med Clevis -stifter, slot nødder eller slidsede nødder, er opdelte stifter (ofte kaldet cotter pins i Nordamerika) en grundlæggende, men alligevel usædvanligt effektiv mekanisk låseanordning.

Hvad de er: Opdelte stifter er halvrigede metalstifter med et hoved i den ene ende og en langvarig opdeling, hvilket gør det muligt for de to halvdele at blive spredt fra hinanden efter indsættelse.

Hvorfor de betyder noget i bilindustrien:

Positiv låsemekanisme: De fungerer som en fysisk barriere og forhindrer andre fastgørelsesmidler (som nødder) eller stifter (som Clevis Pins) i at bakke op på grund af vibrationer, rotation eller eksterne kræfter.
Sikkerhedskritisk sikkerhedskopi: I applikationer som sikring af slotmøtrikker på hjullejer eller kritiske forbindelser er split-pinen en vigtig sikkerhedsredundans, hvilket forhindrer katastrofal svigt, hvis den primære fastgørelseselementer løsner.
Hurtig visuel inspektion: Hvorvidt en delt pin er korrekt installeret, og enderne spredes kan let verificeres under rutinemæssig kontrol.
Økonomisk løsning: En simpel design- og fremstillingsproces gør dem til en meget omkostningseffektiv låsemetode.

Nøglefordele til bilapplikationer:

Pålidelig anti-loosening: Tilvejebringer en enkel, mekanisk lås, der er vigtig i højvibrations bilmiljøer.
Let manuel installation: Kræver minimale værktøjer (tang eller en hammer) og ingen særlige færdigheder.
Bred anvendelighed: Brugt på tværs af en lang række diametre til at sikre forskellige størrelser af nødder, bolte og stifter.
Valgmuligheder for korrosionsbestandighed: Tilgængelig i materialer som zinkbelagt stål (standard for omkostningseffektivitet og grundlæggende beskyttelse) eller rustfrit stål for forbedret holdbarhed i udsatte områder.
Overholdelse af standarder: Fremstillet til specifikationer som DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, hvilket sikrer materialekvalitet og dimensionel konsistens for pålidelig pasform og funktion. ISO 1234 og DIN 94 betragtes i vid udstrækning ækvivalent med GB/T 91.

Ideelle bilapplikationer:

Sikring af slot nødder: På hjullejer, aksler og ophængskomponenter.
Låsning af Clevis -stifter: Ved styring, ophæng og bremseforbindelser.
Fastgørelses åg nødder: I drivetrainkomponenter.
Sikring af stifter og fastgørelsesmidler: I forskellige kontrolarme, slipsstænger og chassiskomponenter, hvor der er behov for en simpel lås.

Standardisering og udskiftelighed: split stifter er meget standardiseret globalt, defineret af standarder som GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. Den stærke ækvivalens mellem GB/T 91, ISO 1234 og DIN 94 sikrer, at bilproducenter pålideligt kan købe udskiftelige opdelte stifter fra leverandører over hele verden, hvilket sikrer ensartet kvalitet og passer til sikkerhedskritiske låseopgaver. Forskellige standarder kan specificere lidt forskellige materialer eller finish, men kernefunktionen og den dimensionelle serie er stort set justeret i deres tilsvarende former.

Zhejiang Zhongrui Auto Parts: Din partner i præcisionsbillig fastgørelse

Hos Zhejiang Zhongrui Auto Parts forstår vi de kritiske roller, disse tilsyneladende enkle stifter spiller i pålideligheden og sikkerheden af bilforsamlinger. Som en IATF 16949-certificeret producent er vi forpligtet til at fremstille parallelle stifter af høj kvalitet med interne tråd, Clevis-stifter med hoved, split stifter og en bred vifte af andre bilfastgørere, der opfylder strenge internationale standarder, herunder GB/T, DIN, ISO, JIS og ASME.

Vores ekspertise inden for præcisionsproduktion, streng kvalitetskontrol og dyb forståelse af internationale standardækvivalenser sikrer, at du modtager pålidelige, udskiftelige fastgørelsesmidler, der er optimeret til ydeevne i krævende bilmiljøer. Uanset om du har brug for en standard GB/T -pin med en kendt ISO -ækvivalent eller har brug for vejledning til at vælge den rigtige pin til en bestemt applikation, er vores team klar til at hjælpe.

Partner med os for at strømline din sourcing, forbedre din forsyningskæde modstandsdygtighed og sikre den urokkelige kvalitet af de fastgørelsesmidler, der holder dine køretøjer sammen. Lær mere om vores kapaciteter og udforsk vores omfattende række af bilfastgørelsesløsninger. Besøg vores websted eller kontakt os i dag.
