Sammenligning af DIN 6921 og GB/T 16674 Hex Flange Bolts-Dimensions-substitutability-applications, Aktuel opgørelse

Flangede hexagonbolte er kritiske fastgørelsesmidler, der er vidt brugt på tværs af adskillige industrier, hvilket giver en større lejeroverflade under hovedet sammenlignet med standard hexagon -bolte, hvilket eliminerer behovet for en separat skive i mange anvendelser. To almindelige standarder for disse fastgørelsesmidler er den tyske standard DIN 6921 og den kinesiske nationale standard GB/T 16674. Mens begge definerer bolte af en lignende type, er det vigtigt at forstå deres specifikke krav til korrekt anvendelse og sourcing.

Oversigt over standarderne

• DIN 6921: Hexagon Bolts med flange: Denne standard specificerer egenskaberne for hexagon -bolte med metriske tråde og en cirkulær flange under hovedet. Det er en længe etableret tysk standard, der har set udbredt anvendelse internationalt, især i europæiske ingeniørkontekster.

• GB/T 16674: Hexagon Bolts med flange: Dette er den kinesiske nationale standard for hexagon -bolte med flange. Som mange moderne GB -standarder er GB/T 16674 ofte harmoniseret med internationale standarder, der sigter mod kompatibilitet med global praksis, der ofte henviser til ISO -standarder (skønt specifikke harmoniseringsniveauer kan variere). Det er den primære standard for denne type bolt i Kina.

Dimensionel parameter sammenligning

Mens begge standarder beskriver den samme type bolt, kan der være subtile forskelle i specificerede dimensioner og tolerancer. De vigtigste dimensioner at overveje inkluderer:

1. Trådstørrelse og tonehøjde: Begge standarder dækker standard metriske tråde (f.eks. M5, M6, M8, M10 osv.) Med tilsvarende pladser. For almindelige størrelser er de nominelle tråddimensioner generelt identiske og overholder grundlæggende metriske trådstandarder (som ISO 262).

2. På tværs af lejligheder (skruenøgle størrelse): Dimensionen på tværs af hexagon -lejlighederne, der bestemmer den krævede skruenøgle størrelse, er typisk standardiseret for givne trådstørrelser og er ofte den samme mellem de to standarder, hvilket afspejler internationale aftaler (som potentielt ISO 4162 eller lignende).

3. Hovedhøjde: Den samlede højde på bolthovedet (ekskl. Flangen) kan være ens mellem DIN 6921 og GB/T 16674 for tilsvarende størrelser, men variationer i tolerancer eller specifikke højdeværdier for visse intervaller kan eksistere.

4. Flangediameter: Diameteren på den integrerede flange er en kritisk dimension, der påvirker det lejeflade. Selvom der ofte kan sammenlignes, kan der være små forskelle i de specificerede flangdiametre eller tolerancer mellem de to standarder, især for større boltstørrelser.

5. Flangetykkelse og form: Forskelle kan undertiden findes i den minimale/maksimale flangetykkelse eller den nøjagtige profil af flangekanten (f.eks. Chamfering eller radius).

6. Boltlængde: Begge standarder dækker en række standard boltlængder for hver trådstørrelse. De tilgængelige standardlængder kan variere lidt mellem de to standarders specifikationer.

7. Tolerancer: Selv hvis nominelle dimensioner er de samme, kan tolerancer (tilladte variationer) for dimensioner som hovedhøjde, flangdiameter eller tråd mindre diameter afvige, hvilket påvirker udskifteligheden i præcisionsapplikationer.

Sammenfattende med hensyn til dimensioner: For mange almindelige størrelser og i ikke-kritiske anvendelser er de vigtigste dimensioner (tråd, på tværs af lejligheder) ofte meget ens eller identiske. Imidlertid, Kritiske applikationer kræver omhyggelig verifikation af alle specifikke dimensioner, tolerancer og materialespecifikationer som anført i de respektive, aktuelle standarddokumenter.

Substituerbarhedsvurdering

Kan en DIN 6921 bolt erstattes med en GB/T 16674 bolt, og vice versa?

• Potentiale for substitutionsevne: På grund af den grundlæggende lighed i design og ofte tæt korrespondance i de vigtigste nominelle dimensioner (især trådstørrelse og på tværs af lejligheder) er DIN 6921 og GB/T 16674 bolte Ofte betragtes som substituerbare for mange generelle formål eller ikke-kritiske fastgørelsesanvendelser. Hvis borehullet imødekommer tråden, matcher tværs magt være acceptabel.

• Begrænsninger og risici:

  • Tolerance Stack-Up: Lette forskelle i tolerancer kan føre til problemer i samlinger med stramme godkendelser eller kritiske pasninger.

  • Lastfordeling: Variationer i flangdiameter eller tykkelse kan påvirke fordelingen af klemkraft, hvilket er afgørende i højstress eller vibrationsutsatte applikationer.

  • Materielle kvaliteter og styrkeklasser: Mens begge standarder dækker forskellige styrkeklasser (f.eks. 8.8, 10.9), kan de specifikke materialesammensætninger, testkrav eller markeringskonventioner have subtile forskelle som defineret efter deres respektive styringsstandarder.

  • Applikationskritiskhed: For applikationer, hvor fiasko kan resultere i betydelige sikkerhedsrisici, strukturelt kompromis eller høje omkostninger (f.eks. Automotive Safety Systems, er kritiske maskindledninger), der nøje overholdt den specificerede standard (DIN 6921 eller GB/T 16674). Substitution er ikke anbefalet uden grundig teknisk validering og godkendelse.

KONKLUSION om substitutionsevne: Selvom det ofte er muligt i mindre krævende roller på grund af dimensionelle ligheder, er substitution Ikke en garanteret en-til-en-erstatning . Vurder altid de specifikke krav i applikationen og til kritisk anvendelse Kontakt de officielle standarder eller søg ekspertteknisk rådgivning Før den erstatter den ene med den anden.

Typiske applikationsscenarier

Både DIN 6921 og GB/T 16674 flangede hexagon -bolte er alsidige fastgørelsesmidler, der bruges i en lang række applikationer, hvor der er behov for et sikkert led med en integreret lejeroverflade. Almindelige scenarier inkluderer:

• Generelle chassisforbindelser: Brugt til generelle forbindelser på underrammer, krydsmedlemmer, motorophæng, ophængskomponenter og andre strukturelle elementer inden for køretøjschassisenheder. Den integrerede flange hjælper med at fordele belastninger effektivt på potentielt ujævne eller blødere overflader.

• Maskiner og udstyr: Fastgørelseskomponenter i forskellige typer maskiner, industrielt udstyr, landbrugsmaskiner og konstruktionsudstyr, hvor der kræves robuste og pålidelige samlinger.

• Automotive underenheder: Brugt i adskillige bilundersamlinger ud over det vigtigste chassis, herunder udstødningssystemer, sædetmontering, beslag og mere.

• Elektronik og elektriske inventar: Fastgørelsessensorer, kontrolenheder, ledningssele -parenteser, koblingsbokse, jordpunkter og andre elektriske og elektroniske komponenter til strukturer eller indkapslinger. Flangen hjælper med at forhindre skader på komponenthuse og giver en stabil kontaktoverflade.

• Metalfremstilling: Deltagelse i metalplader eller strukturelle profiler i generelt fabrikationsarbejde.

• Apparater: Brugt i forskellige husholdninger og industrielle apparater til strukturel fastgørelse.

Konklusion

DIN 6921 og GB/T 16674 standarder definerer begge flangede hexagon -bolte, der er strukturelt og dimensionelt ens i mange nøgleaspekter, hvilket letter deres fælles anvendelse på tværs af forskellige fremstillingsregioner. Selvom de ofte kan substitueres i generelle anvendelser, betyder potentielle forskelle i tolerancer, specifikke dimensioner og materialekrav, at streng overholdelse af den specificerede standard er afgørende for kritiske anvendelser. At forstå kravene i hver standard giver producenter og ingeniører mulighed for at vælge det passende fastgørelsesorganer, sikre ydeevne, sikkerhed og overholdelse.

Vi anbefaler også dig at læse:

https://www.zjzrqc.com/contact/

https://www.zjzrqc.com/news/a-comprehensive-guide-to-automotive-fastener-types-from-m-from-roducer- OEM-De-parts-custom-automotive-parts.html


https://www.zjzrqc.com/news/custom-fasteners-from-zhejiang-zhongrui-auto-partspdf-idf16949-producent.html

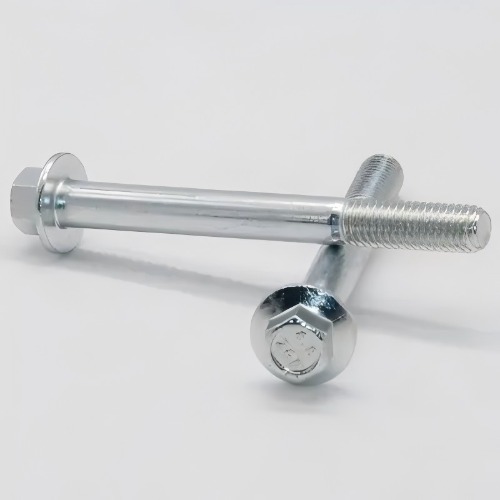

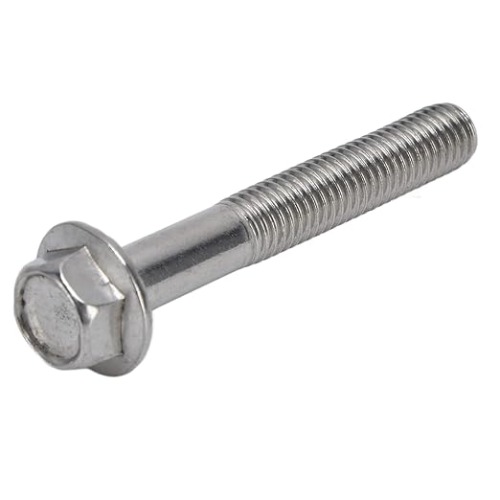

Seneste beholdning til DIN 6921 Hex Flange Bolt
