Denne artikel vil fokusere på de kritiske fastgørelsesmidler i de elektriske systemer i EVS, hvilket giver en dybdegående analyse af deres funktionelle krav og tilbyder specifik udvælgelsesvejledning til at hjælpe ingeniører.

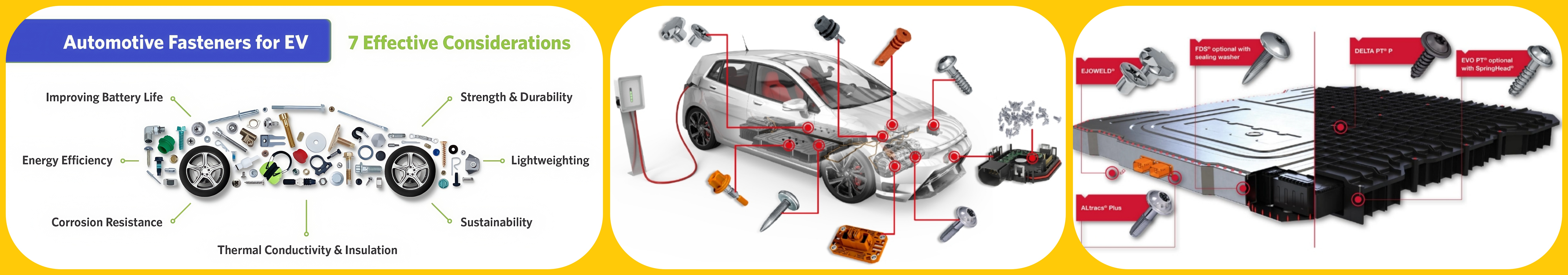

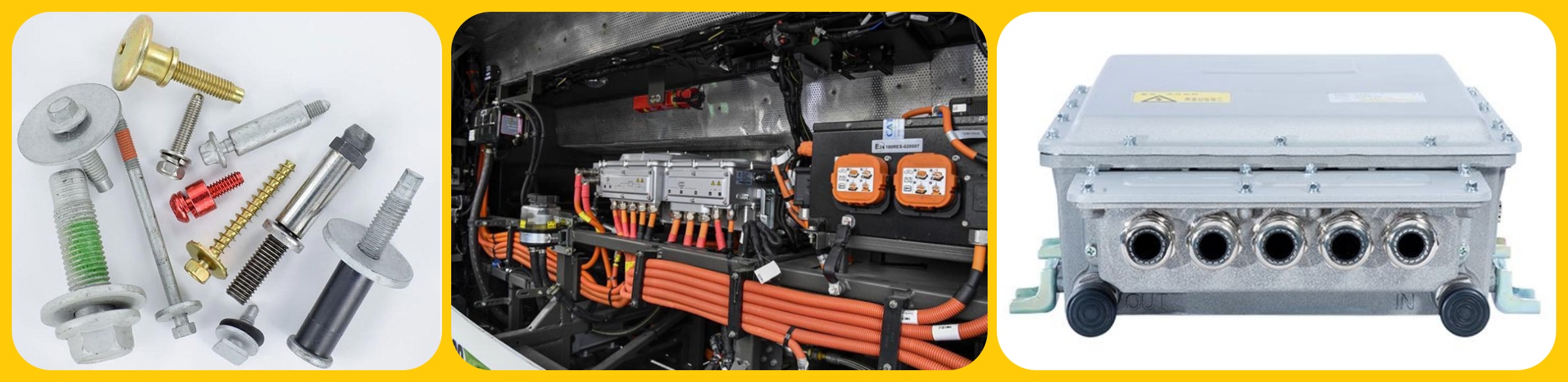

Funktionel analyse af fastgørelsesmidler i nøgleområder

Batteripakkefikseringsfastgørelsesmidler: Som kerneenergikomponenten i en EV skal batteripakken fastgøres sikkert og pålideligt for at modstå vibrationer, påvirkninger og potentielle kollisioner under køretøjsdrift. Fastgørelsesmidler skal have ekstremt høj styrke, fremragende træthedsmodstand og overlegen korrosionsbeskyttelse for at sikre, at batteripakken er sikkerhed under alle driftsbetingelser.

Motor/E-Drive System Montering Fasteners: Motor- og E-drive-systemet er køretøjets strømkilde, og deres monteringsfastgørelsesmidler skal modstå drejningsmomentet og vibrationerne, der genereres under motorisk drift, hvilket sikrer en stabil effekt. Høj styrke og pålidelig anti-trosende ydeevne er kritiske krav til disse fastgørelsesmidler.

Elektronisk kontrolenhed (ECU) fikseringsfastgørelseselementer: ECU er "hjernen" af EV, der kontrollerer forskellige køretøjsfunktioner. Dens fikseringsfastgørelsesmidler skal sikre stabil drift af ECU under vibrations- og påvirkningsmiljøer. God vibrationsmodstand og pålidelig forbindelse er afgørende. Derudover kan nogle ECU'er være følsomme over for elektromagnetisk interferens, hvilket kræver overvejelse af fastgørelseselektromagnetisk kompatibilitet.

Højspændingsledningsseleforbindelse Fastgørelsesmidler: Højspændingsledninger er kritiske for kraftoverførsel i EVs. Deres forbindelse -fastgørelsesmidler er nødt til at sikre pålideligheden og sikkerheden ved seleforbindelserne, hvilket forhindrer kortslutninger eller dårlig kontakt på grund af løsning. Pålidelig låseydelse og god ledningsevne (for nogle jordforbindelser) er nøglen.

Opladningsportfikseringsfastgørelsesmidler: Opladningsporten er grænsefladen mellem EV og eksterne strømkilder. Dens fikseringsfastgørelser er nødt til at modstå stresset fra hyppige tilslutnings- og frakoblingsoperationer og sikre portens stabilitet. Passende styrke og slidstyrke er faktorer, der skal overvejes.

Specifik vejledning til valg af fastgørelsesmiddel til nøgle EV -systemer

Fiksering af batteripakke: Det anbefales at bruge højstyrkestålstålbolte (grad 10.9 eller højere) med dacromet- eller zink-nikkellegeringsbelægning til fremragende korrosionsbestandighed. Derudover er det vigtigt at bruge høj pålidelighedslåsemøtrikker eller bolte med anti-trosende belægninger for at sikre, at batteripakken ikke løsnes i tilfælde af en køretøjskollision.

Motor/E-Drive-systemmontering: Vælg højstyrke-legeringsstålbolte (grad 10.9 eller højere) og implementer effektive anti-loosen-mål (såsom låse nødder eller trådlåsende klæbemidler) for at modstå drejningsmomentet og vibrationerne, der genereres under motorisk drift.

Elektronisk kontrolenhed (ECU) -fiksering: Vælg skruer eller bolte med god vibrationsmodstand, og overvej at bruge produkter med elastiske skiver eller anti-trosende tråde. For ECU'er med krav til elektromagnetisk kompatibilitet skal du vælge ikke-ledige fastgørelsesmidler eller dem med specifikke afskærmningsegenskaber.
Højspændingsledningsseleforbindelse: Det anbefales at bruge skruer eller bolte med låsefunktioner for at sikre tilslutningens pålidelighed. For jordforbindelsespunkter skal du vælge Fastgørelsesmidler med god elektrisk ledningsevne og sikre pålidelig kontakt.

Opladningsportfiksering: Medium til høj styrke kulstofstål eller legeringsstålskruer/bolte kan bruges med passende overfladebehandling for at forbedre slid- og korrosionsbestandighed.

Nøglefastgørelsesegenskaber (EV elektriske systemer)

Styrkekvalitet: Definition: Bolt/Stud -trækstyrke (f.eks. 8.8, 10.9). Eksempel: 8,8 Grad: R m ≥ 800 MP A, R E L ≥ 640 MP A. Valg: High-stress (batteri, motor): ≥10,9. Generelt: Baseret på stress (f.eks. 8,8).

Materiale: Almindelig: kulstofstål, legeringsstål, rustfrit stål (304, 316). Valg: Høj styrke: Varmebehandlet legeringsstål. Korrosionsbestandighed: Rustfrit/behandlet kulstofstål. Letvægt: Overvej højstyrke legeringer.

Overfladebehandling: Almindelig: Zinkplader, hot-dip galvanisering, dacromet, fosfatering, sortoxid. Valg: Generel rust: Zink. Høj rust: hot-dip/dacromet (> 500h saltspray). Alvorlig korrosion: rustfrit/specielle belægninger. Bemærk friktion.

Anti-loosening: Almindelig: fjederskiver, låse nødder (nylon/metal), låse skiver, trådlocker. Valg: Generel vibration: Forårskiver. Med/High Vibration (Motor, Battery): Låsemøtrikker/Threadlocker (tjek drejningsmoment). Specielle: Mekaniske skiver. Se leverandørdata.

Dimensioner og specifikationer: Definition: Tråd (diameter, tonehøjde), længde, hoved osv. Valg: Matchplads/belastning; Sørg for trådengagement. Følg standarder.
PRELOAD: DEFINITION: Stramning af aksial kraft for fælles pålidelighed. Valg: Beregn baseret på betydning, belastning, styrke. Brug drejningsmomentnøgler. Se håndbøger/standarder.

Som kritiske C-dele i bilfastgørelsesforsyningskæden er effektiv styring af kuglestifter vigtig for at optimere den samlede effektivitet i forsyningskæden. Vi forstår de udfordringer, som købere og ingeniører står overfor med at sikre stabil forsyning, reducere omkostningerne og forbedre kvaliteten. Ved at samarbejde med os kan du:

Streamline indkøb: Vi tilbyder one-stop-løsninger, hvilket reducerer leverandørnumre og styringsomkostninger.
Optimer lagerstyring: Vi leverer VMI (leverandørstyret lager) og JIT (just-in-time) leveringstjenester, sikrer rettidig levering og reduktion af lageropbygning.
Forbedre kvalitetskontrol: Vi har et IATF 16949 -certificeret produktionssystem, hvilket sikrer, at produktkvaliteten opfylder de højeste standarder.
Byg langsigtede partnerskaber: Vi er forpligtet til at etablere langsigtede, stabile partnerskaber med vores kunder, i fællesskab adresserer forsyningskædeudfordringer og opnå gensidige fordele.
