Analyse af fastgørelsesmængde og typer i chassis af elektrisk køretøj

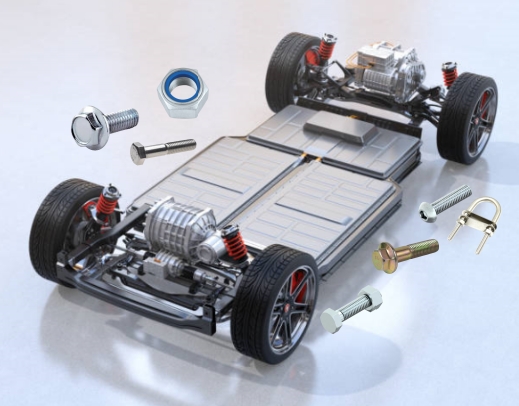

Et typisk elektrisk køretøj (EV) chassis kræver 300–500 fastgørelsesmidler afhængigt af køretøjstypen (f.eks. Kompakt sedan vs. mellemstor SUV) og designkompleksitet. Nedenfor er en detaljeret sammenbrud af nøglekomponenter og deres fastgørelsestyper/mængder:

1. Underforbindelse til underramme-til-krop

Mængde : 80–120 fastgørelsesmidler
Primære typer :
- Flangebolte med høj styrke (ISO 4162) : M10-M14, grad 10.9, til stive underrammeforbindelser (f.eks. Tesla Model 3 bruger 92 bolte).
- Selvlåsende nødder (DIN 985) : Parret med flangebolte for at forhindre, at vibrationer løsnes.
- Strukturelle nitter (EN 15048) : Aluminium lette forbindelser (~ 15% af det samlede antal).

2. ophængssystem

Mængde : 120–180 fastgørelsesmidler
Kritiske komponenter :
- Kontroller arm-til-knækfuger : M12 - M16 bolte (ISO 4017 Grad 10.9), ~ 30–40 pr. Affjedringsside.
- Støddæmper monteringer : M10 højstyrkebolte Anti-Loosening-skiver (DIN 6798), 4 pr. Stød.
- Stabilisator barbøsninger : M8 rustfrit stålbolte (A2-70), korrosionsbestandig belægning.

3. batteri-ramme-til-chassis montering

Mængde : 60–100 fastgørelsesmidler
Typer :
- Batteripakkebolte (ISO 7380) : M10-M12 Titaniumlegering eller zinkbelagt stål, trækstyrke ≥1.000 MPa (f.eks. ByD Blade Battery bruger 78 bolte).
- Nylon-inst låsemøtrikker (JIS B 1181) : Forhindre vibrationsinduceret forskydning.

4. bremsesystem

Mængde : 40–60 fastgørelsesmidler
Nøgleapplikationer :
- Caliper Montering Bolts (ASME B18.2.3.9m) : M8 - M10, grad 12.9, 4 pr. Kaliper.
- Bremse rotor lokalisering af stifter (DIN 7) : Præcisionstolerance (± 0,02 mm) for at forhindre ujævn slid.

5. Kør motor & reduktionsenhed

Mængde : 50–80 fastgørelsesmidler
Kernefastgørelsesmidler :
- Motorflangebolte (ISO 4014) : M12-M14, grad 10.9, Dacromet-belægning (varmebestandig ≥300 ° C).
- Reducer Housing Bolts (DIN 6914) : M10 - M12, forudindlæst drejningstolerance ± 3%.

6. Hjælpekomponenter (rør/ledninger)

Mængde : 30–50 fastgørelsesmidler
Typer :
- U-bolte (GB/T 880) : Fastgør højspændingsledninger og kølelinjer.
- Plastikklip : Hurtig samling til ikke-strukturelle dele (~ 20% af det samlede antal).

Komponent	Fastgørelsesmængde	Kernestandarder	Materiale/procesbehov
Underramme-til-krop	80–120	ISO 4162, DIN 985	Grad 10.9 Steel, Dacromet Coating
Suspension	120–180	ISO 4017, DIN 6798	A2-70 Rustfrit stål, saltspray ≥720h
Batteriramme	60–100	ISO 7380, JIS B 1181	Titanium/zinkbelagt stål, træk ≥1.000 MPa
Bremsesystem	40–60	ASME B18.2.3.9m, DIN 7	Grad 12.9 stål, fosfatering
Kørmotor	50–80	ISO 4014, DIN 6914	Højtemperatur Dacromet, drejningsmoment ± 3%
Hjælpekomponenter	30–50	GB/T 880, plastikklip	304 Rustfrit stål/PA66 Engineering Plastic
